Abmessungen (B/H/T)
435mm / 88 mm / 300mm (19" 2 HE)
435mm / 132,5mm / 300mm (19" 3 HE)
ohne Befestigungswinkel / Steckverbinder
7,6 Kg (2 HE)
9,9 Kg (3 HE)
inkl. Einbaumaterial
Geräteträger für Funkgeräte und Koppelnetzwerke
Die SEB Funkgeräteträger ermöglichen Ihnen eine platzsparende Plug & Play Montage für bis zu zwei Funkgeräte in einem 19" Schranksystem.
Zubehör wie HF-Koppelnetzwerke und Antennenrangierfelder, optional mit Blitzschutzkomponenten, integrieren Sie ebenfalls einfach mit unseren Geräteträgern.
Mit unserem SEB Tetra Montage Modul (TMM) haben wir auch den Einsatz in Fahrzeugen ohne 19" Schranksysteme bedacht.
Des weiteren stehen mit unseren Kofferlösungen Einsatzbereiche losgelöst von Gebäuden und Fahrzeugen zur Verfügung.

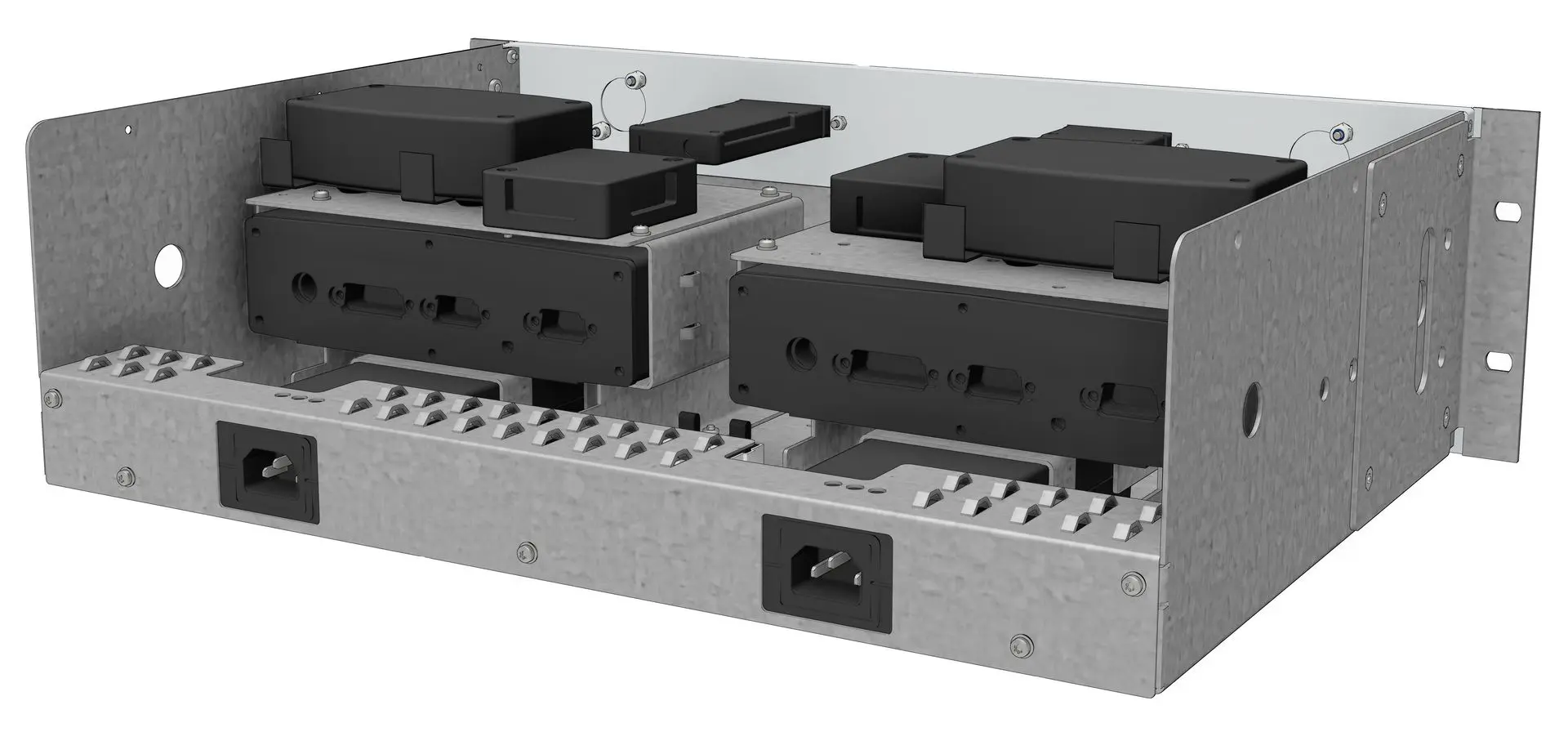

Varianten für 230V oder 12V und optionaler redundanter Stromversorgung sowie Überwachungskontakte
Bei der Stromversorgung kann zwischen 12 V Gleichspannung und
230 V Netzspannung gewählt werden. Zusätzlich sind auch
Varianten mit einer redundanten Spannungsversorgung und
Überwachungskontakten erhältlich.
Analoge oder digitale Funkgeräte

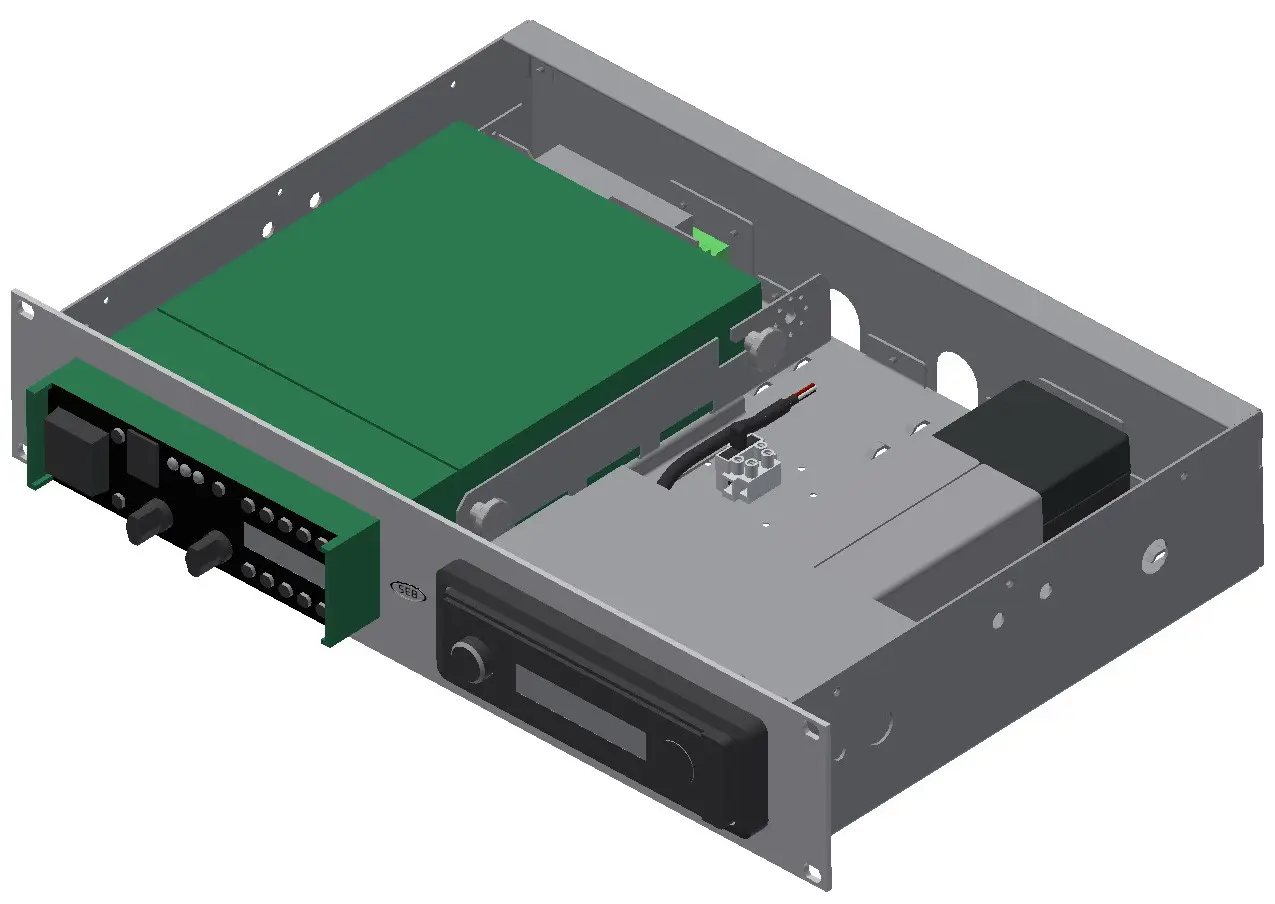

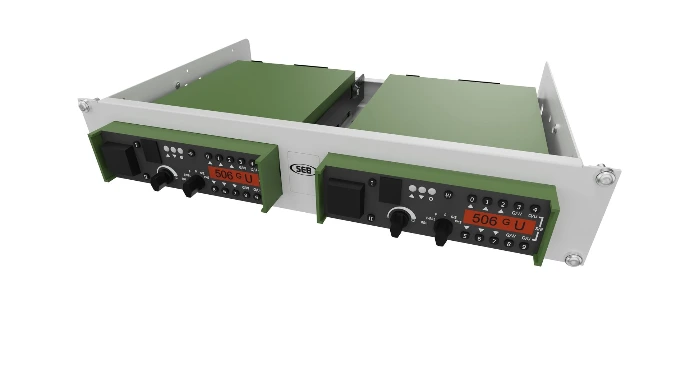

Bei den Funkgeräteträgern wird zwischen Geräteträger für digitale Funkgeräte der Hersteller Sepura/Motorola und Geräteträger für analoge Funkgeräte unterschieden.
Die Funkgeräteträger sind mit zwei Höheneinheiten (2 HE) oder drei Höheneinheiten (3 HE) erhältlich.

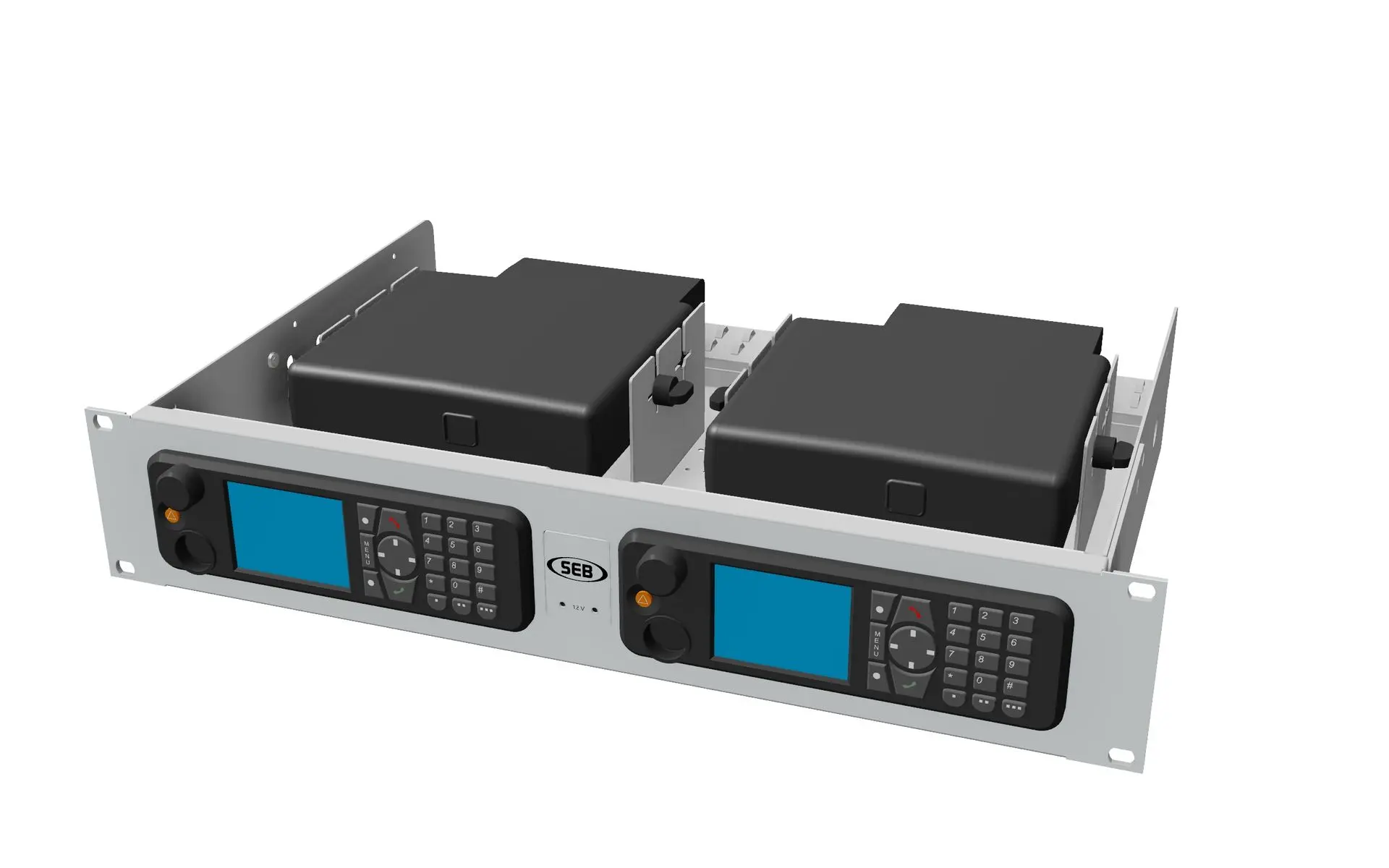

2 HE Variante
Aussparungen in den Frontplatten, spezielle Halterungen für die
Funkgeräte und weiteres Zubehör sind bereits so vorbereitet, dass
die jeweiligen Funkgerätetypen direkt verbaut werden können.

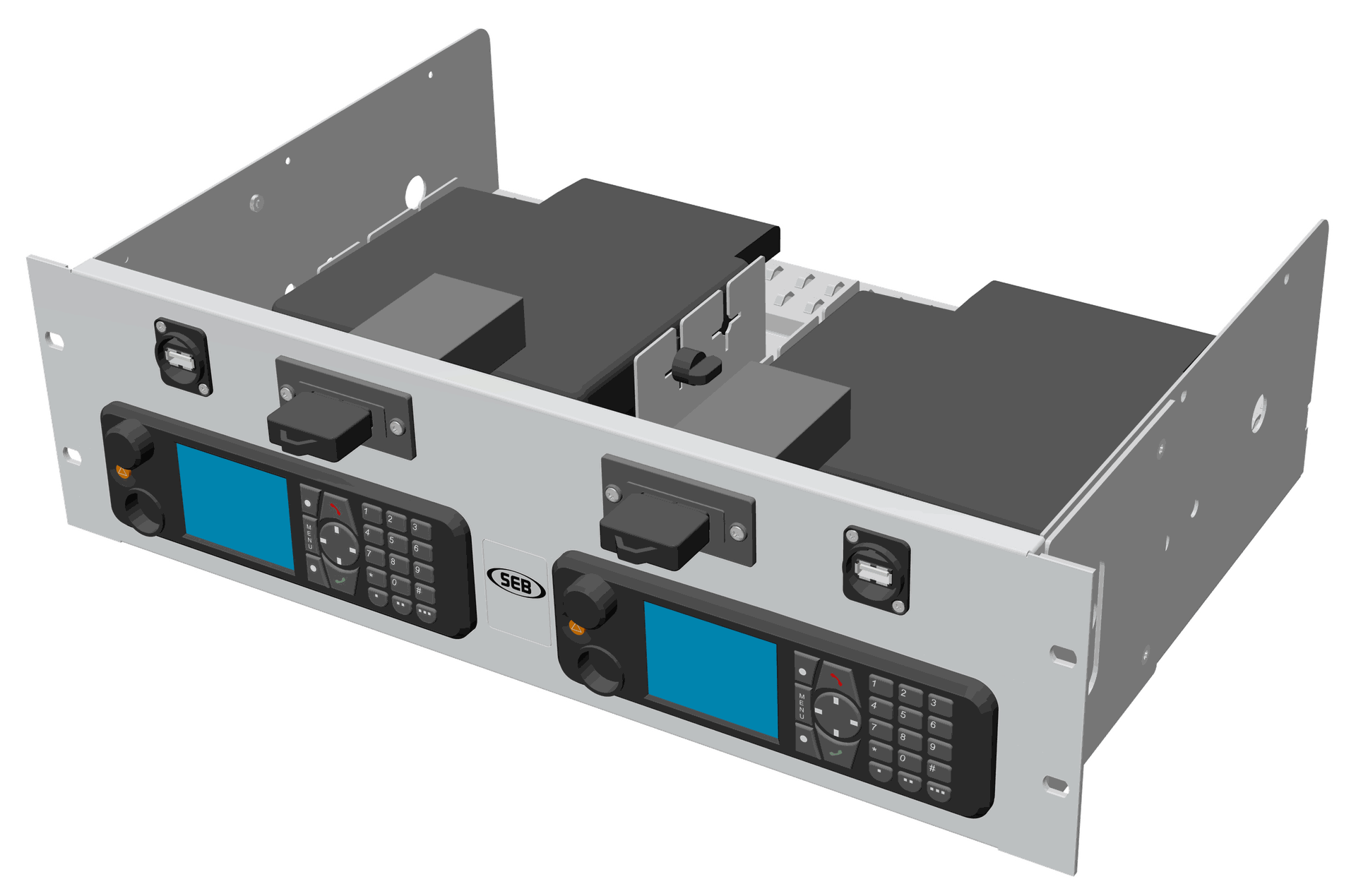

3 HE Variante
Bei der 3 HE-Variante besteht die Möglichkeit einen Kartenleser und einen Universalsteckverbinder (bspw. für eine frontseitige Erreichbarkeit der Programmierschnittstelle) je Funkgerät einzubauen. Für Sepura-Geräte verfügt die 3 HE-Variante über Aufnahmen für CIB und AIU.
Weitere Geräteträger

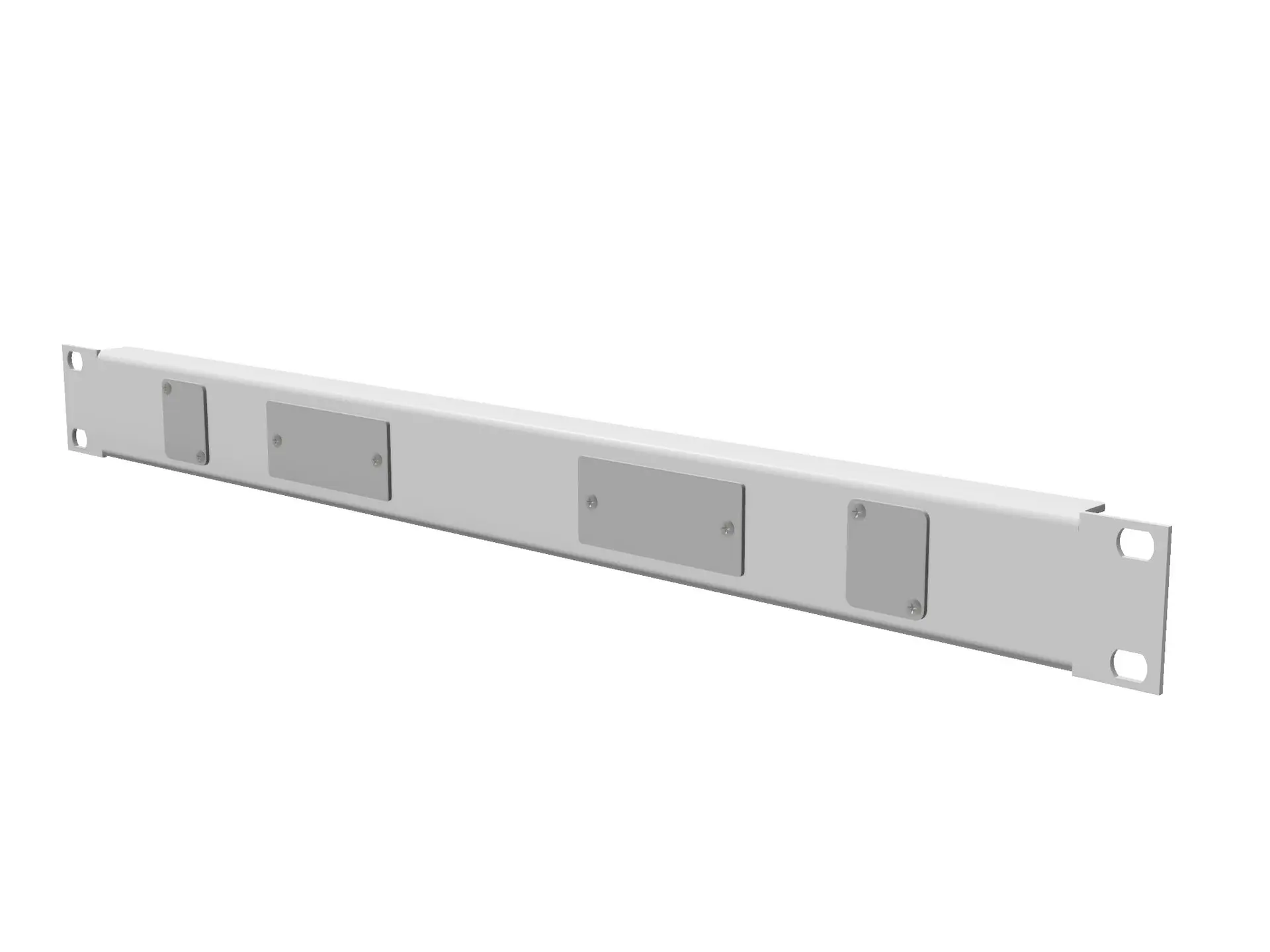

Ergänzend zu den Funkgeräteträgern sind auch Geräteträger für Koppelnetzwerke, Antennenrangierfelder und Blenden für Programmieranschlüsse oder Kartenleser verfügbar.

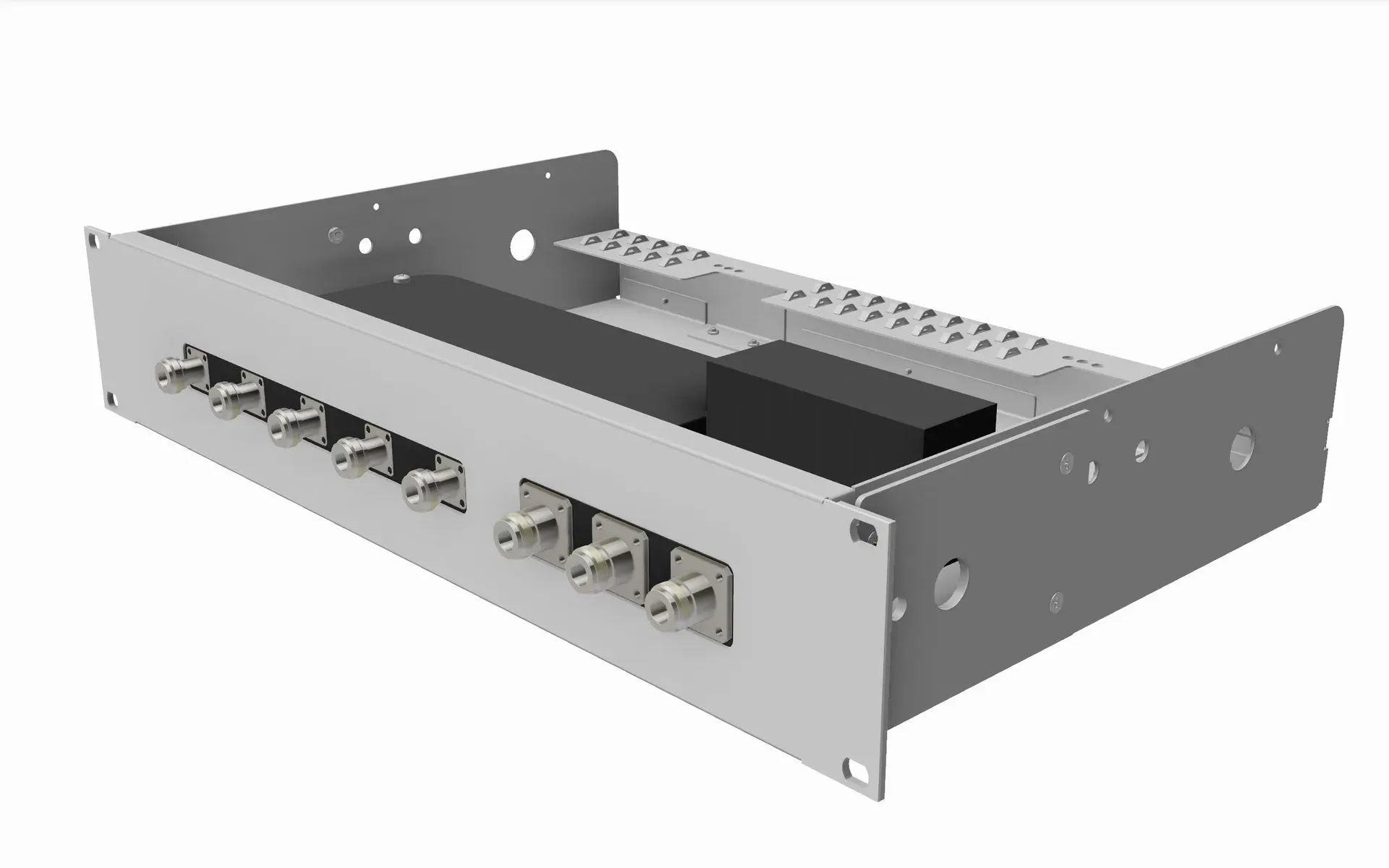

Koppelnetzwerke

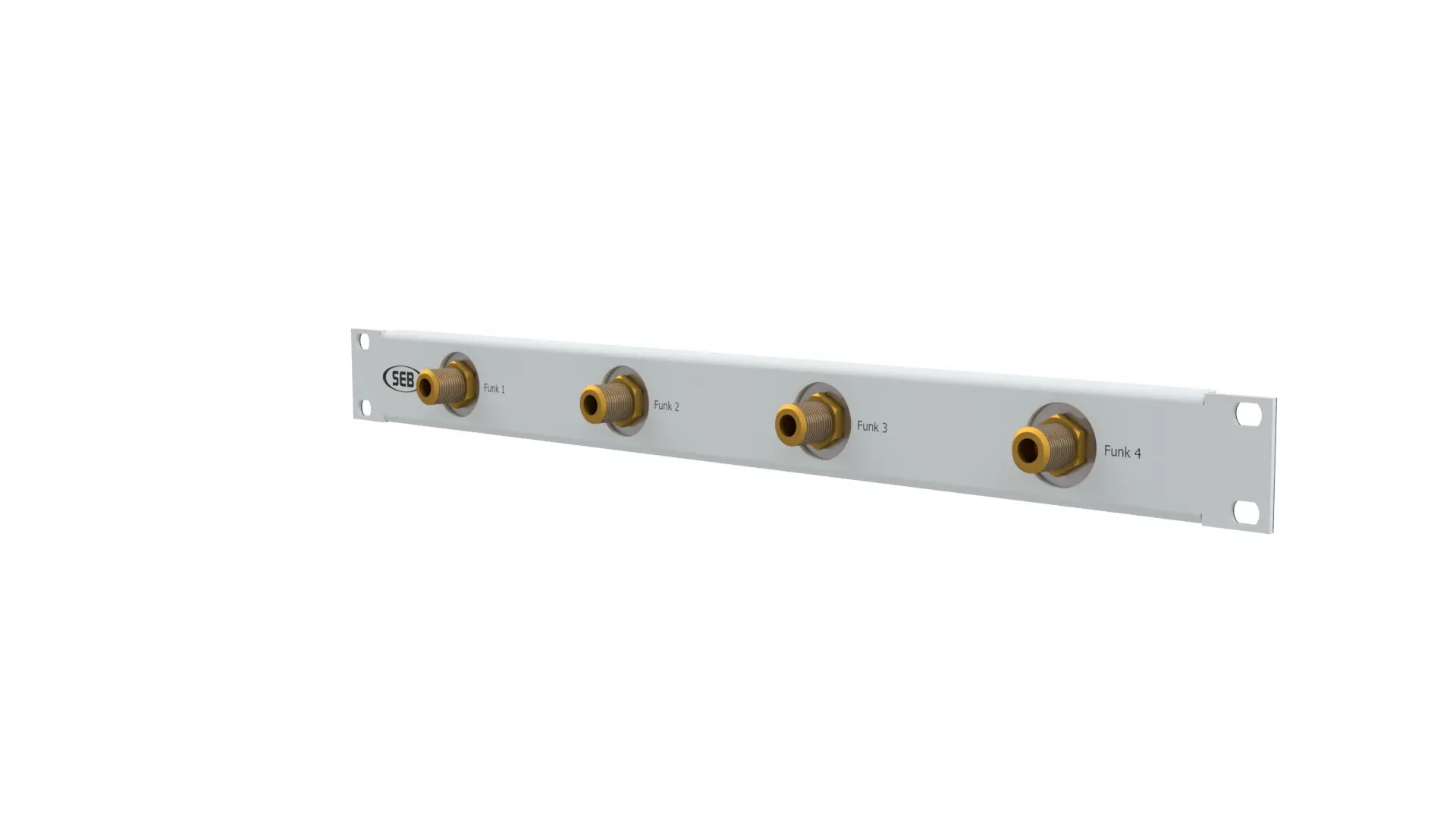

Antennenabschlussfelder
Die 19“-Blende (1 HE) dient als Antennenrangierfeld mit optionalem
integriertem Überspannungsschutz Typ 2 (Mittel-/Feinschutz) für
bis zu vier Antennenleitungen.
Individuelle Lösungen
Gerne erstellen wir Ihnen auch eine individuelle Lösung für Ihre Anforderungen. Sprechen Sie uns gerne an, schicken Sie uns eine E-Mail oder nutzen Sie das Kontaktformular und erläutern Sie uns Ihre Anforderung.
Material / Farbe
Stahl / DC 01+Z E / 1-2 mm
Frontplatte: Lichtgrau (RAL7035)
pulverbeschichtet, matt, Feinstruktur
Betriebsbereich
-10°C bis 50°C Betriebstemperaturbereich
-20°C bis 60°C Lagerungstemperaturbereich
Relative Feuchte 5% bis 95% nicht kondensierend
Leistungsaufnahme
je nach Funkgerät und Ausführung
Lieferumfang
4er Satz 19“-Befestigungsschrauben und je nach Ausführung zusätzlich:
230V
2 x Netzgerät 12 V / 8,5 A ,1 x Y-Netzkabel, 2 x Sicherung,
2 x Schraubbare Steckverbinder
12V Motorola
2 x Verbindungsleitung zwischen Bedienteil
und S/E-Teil, 2 x Stromversorgungskabel GKN6270A
3 HE
2 x Blindabdeckung Kartenleser, 2 x Blindabdeckung Universalverbinder
